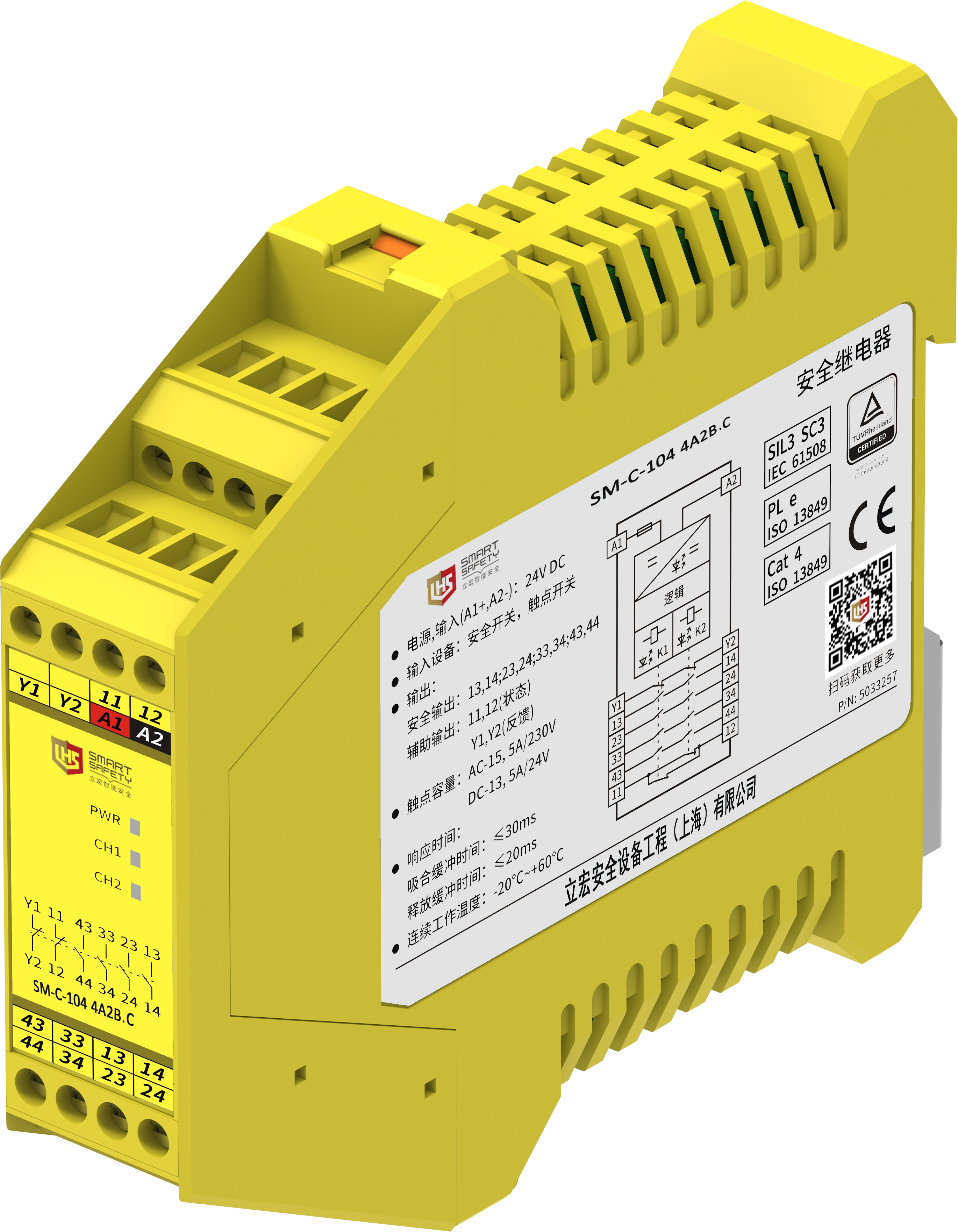

名稱

安全繼電器輸出擴展模塊

安全繼電器輸出擴展模塊

型號

SM-C-104 4A2B

SM-C-104 4A2B.C

輸出特征

觸點數量

4NO + 2NC

觸點材料

AgSnO2 + 0.2 μm Au

安全輸出

13, 14, 23, 24, 33, 34, 43, 44

輔助輸出

11, 12(狀態指示)；Y1, Y2(故障反饋)

觸點類型

強制導向

輸出特征

觸點熔絲保護

10A gL/gG, NEO ZED(常開觸點)

 6A gL/gG, NEO ZED(常閉觸點)

觸電機械壽命

107次以上

切換容量(EN60947-5-1)

AC-15, 5A/230V; DC-13, 5A/24V

時間特征

吸合緩沖時間

≤30ms

釋放緩沖時間

≤20ms

恢復時間

≤100ms

電源短時中斷

20ms

環境特性

電磁兼容

EN 60947, EN 61000-6-2, EN 61000-6-4

振動頻率

10Hz~55Hz

振動幅度

0.35mm

使用溫度

-20℃~+60℃

儲存溫度

-40℃~+85℃

相對濕度

10%~90%

海拔高度

≤2000m

絕緣特性

過壓等級

Ⅲ

污染等級

2

額定絕緣電壓

250V AC

額定沖擊電壓

6000V (1.2/50us)

絕緣強度

1500V AC, 1min

電氣間隙和爬電距離

符合 EN 60947-1

認證

安全完整性等級

SIL3

性能等級

PLe

安全類別

Cat.4

說明

1. 二者內部的強導不一樣

2. 帶.C的接線端子和插座是一體式的不可插拔，不帶.C的接線端子和插座是分開的
